自家発電
24時間自宅で発電するから
ムダなくおトク。
水素と酸素で高効率に発電、発電時の排熱は給湯に有効活用。
都市ガスから水素を取り出し、空気中の酸素と反応させて発電します。
同時に発生する熱で、お湯を沸かして給湯でき、効率的です。
エネファームtype Sの仕組み
- 1.
-
燃料改質装置
都市ガスから水素を取り出します。
- 2.
-
セルスタック
水素と空気中の酸素を使って直流電気を発生させます。
- 3.
-
ホットモジュール
燃料改質装置とセルスタックを断熱材で覆い高い温度に保ちます。
- 4.
-
パワーコンディショナ
発生した直流電気を交流に変換します。
- 5.
-
熱回収装置
ホットモジュールから排出される高温ガスから熱を回収し、お湯をつくります。
- 6.
-
貯湯タンク
つくったお湯を貯めておき、給湯需要がある時に供給します。
- 7.
-
バックアップ熱源機
貯湯タンクのお湯に水を混ぜ、バックアップ熱源機に送ります。給湯設定温度に合わせてガスでお湯を沸かします。
- ※1
-
給水予熱は、水温やお客さまの給湯設定温度により変化します。
- ※2
-
貯湯タンクのお湯は床暖房等の暖房用に使用することはできません。
水素と空気中の酸素を使って直流電気を発生させます。
水素を取り出すのに最適な天然ガス。
都市ガスの原料は、豊富でクリーンな天然ガス。天然ガスの主成分であるメタンは、他の燃料に比べ効率よく水素を取り出すことができます。取り出した後のCO2の排出量が最も少ないことからも天然ガスが適していると言えます。

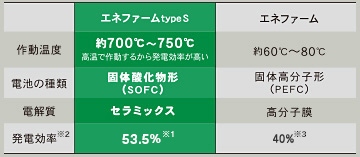

エネルギー利用率の比較
火力発電所による発電
エネファームtype Sによる発電
- ※3
-
ガスが完全に燃焼した際に発生する熱のうち、燃焼で発生した水蒸気が水になる時に放出される熱を除いたガスの発熱量(低位発熱量)で効率を計算した場合の数値です。
- ※4
-
余剰電力買取の場合、もしくは通常発電運転の場合でご家庭の電気使用量が700W以上の状態が継続する場合等、3時間以上安定して最大発電出力700Wを継続した際の数値です。 なお、余剰電力買取および通常発電運転の運転イメージをご覧ください。
余剰電力買取の場合、最大発電出力（700W）で24時間発電し、
余った電気は大阪ガスに売電。
ご家庭の電気使用量に関わらず、最大発電出力（700W）で24時間発電し、発電時の熱はタンクにお湯として貯め利用できます。
エネファームtype Sの発電で、年間購入電力量を約75％※5 ※6 ※7 削減でき、余った電気は大阪ガスに売電できます。
運転パターンイメージ図
- ※5
-
戸建住宅の場合の試算例です。いずれの試算結果も住宅設備の種類や使用状況により異なります。詳細は、試算条件をご確認ください。
- ※6
-
エネファームtype S（余剰電力買取）の運転想定やその他試算にあたっての前提等の詳細は、試算条件をご確認ください。
- ※7
-
エネファームtype Sの経年劣化によって、購入電力の削減量が減少する可能性があります。
